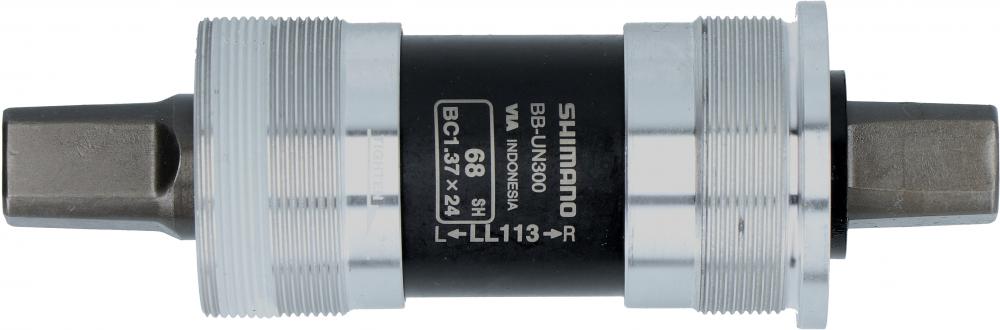

SHIMANO BB-UN300 Vierkant-Innenlager BSA 68 x 113 mm

Inhaltsangabe

Das SHIMANO BB-UN300 ist ein geschraubtes Patronen-Innenlager für Fahrradrahmen mit 68 mm breitem BSA-Tretlagergehäuse und Kurbelgarnituren mit Vierkantaufnahme. Die integrierte Achse besitzt eine Länge von 113 mm. Durch die gekapselte Bauweise bilden Achse und Lager eine zusammenhängende Einheit, die bei Verschleiß vollständig ausgetauscht wird. Ein Kettenlinienstabilisator unterstützt eine gleichmäßige Positionierung der Kurbel und damit einen zuverlässig arbeitenden Antrieb. Vor dem Kauf müssen Gehäusebreite, Gewinde, Achslänge und Kurbelaufnahme exakt mit dem vorhandenen Fahrrad übereinstimmen.

Features und Highlights

• Die 113 mm lange Vierkantachse ist für kompatible Kurbelgarnituren mit entsprechend vorgegebener Achslänge ausgelegt.

• Das englische BSA-Gewinde BC 1.37 x 24 passt in geeignete Fahrradrahmen mit 68 mm Tretlagergehäuse.

• Die geschlossene Patronenbauweise vereint Achse und Lager in einer wartungsarmen Austauscheinheit.

• Der integrierte Kettenlinienstabilisator unterstützt eine gleichmäßige Ausrichtung des Fahrradantriebs.

• Der Aluminiumadapter verbindet eine präzise Gewindemontage mit einer korrosionsbeständigen Materialausführung.

• Die Standardversion ist für Fahrräder ohne E-Type-Umwerferbefestigung oder spezielle Kettenkastenaufnahme vorgesehen.

Produkteigenschaften

Häufige Fragen zum Produkt

Für welche Fahrräder passt das SHIMANO BB-UN300 68 x 113 mm?

Das Innenlager passt in geeignete Rahmen mit 68 mm breitem BSA-Tretlagergehäuse. Zusätzlich muss die Kurbel für eine Vierkantachse mit 113 mm Länge ausgelegt sein. Die Fahrradart allein reicht für eine sichere Kompatibilitätsprüfung nicht aus.

Was bedeutet die Angabe 68 x 113 mm beim BB-UN300?

Die Angabe 68 mm bezeichnet die Breite des Tretlagergehäuses im Fahrradrahmen. Der Wert 113 mm steht für die Gesamtlänge der integrierten Vierkantachse, auf der die beiden Kurbelarme montiert werden.

Kann eine andere Achslänge verwendet werden?

Eine abweichende Achslänge verändert die Position der Kurbelarme und die Kettenlinie. Deshalb sollte ausschließlich die vom Kurbel- oder Fahrradhersteller vorgesehene Länge verwendet werden. SHIMANO bietet das BB-UN300 in mehreren Achslängen und Gehäusevarianten an.

Wie wird das SHIMANO BB-UN300 montiert?

Zuerst wird der Hauptkörper und anschließend der linke Adapter mit einem geeigneten Innenlagerwerkzeug eingeschraubt. SHIMANO nennt für Hauptkörper und Adapter ein Anzugsdrehmoment von jeweils 50 bis 70 Nm. Die Montage sollte fachgerecht und mit geeignetem Drehmomentschlüssel erfolgen.

Sind Kurbelbefestigungsschrauben enthalten?

Bei der Ausführung EBBUN300B13X sind keine Kurbelarmschrauben als Bestandteil bestätigt. Vorhandene Schrauben dürfen nur weiterverwendet werden, wenn Zustand, Gewinde und Ausführung zur Kurbel und Achse passen.

Fazit

Das SHIMANO BB-UN300 mit 68 mm Gehäusebreite und 113 mm Vierkantachse eignet sich als Austauscheinheit für exakt passende BSA-Rahmen und Kurbelgarnituren. Die gekapselte Bauweise, der Aluminiumadapter und der Kettenlinienstabilisator schaffen eine wartungsarme Grundlage für eine gleichmäßige Kraftübertragung.

Lieferumfang

• Ein SHIMANO BB-UN300 Patronen-Innenlager mit 113 mm Vierkantachse

• Linker BSA-Adapter für ein 68 mm breites Tretlagergehäuse

Kurbelarmschrauben und Montagewerkzeug sind nicht enthalten.
