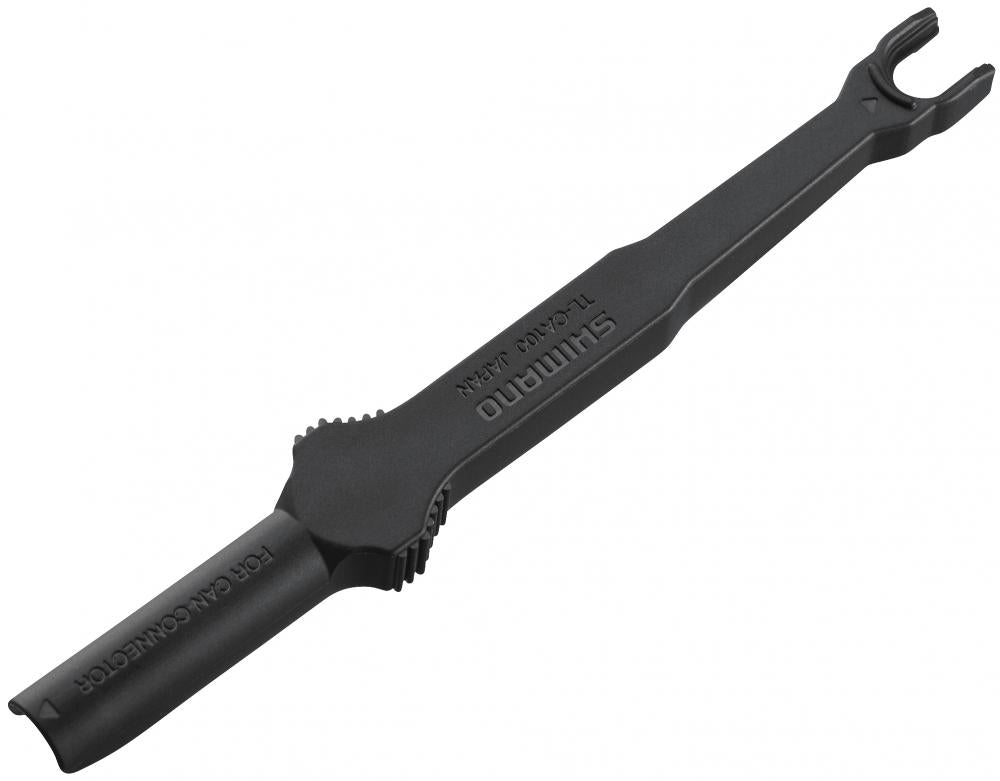

Shimano TL-CA100 Steckerwerkzeug für EP801 und EP600 CAN-Kabel Y7KJ9801T

Das Shimano TL-CA100 ist ein originales Steckerwerkzeug zum kontrollierten Anschließen und Trennen der CAN-Kabel an kompatiblen Shimano E-Bike-Antriebseinheiten.

Das Werkzeug wird direkt am CAN-Stecker angesetzt. Dadurch kann der Stecker gerade in den Anschluss eingesetzt beziehungsweise aus diesem entfernt werden, ohne am Kabel zu ziehen oder den empfindlichen Anschluss unnötig zu belasten.

Technische Daten

Kompatibilität

Damit sind alle Antriebseinheiten aufgeführt, für die Shimano das TL-CA100 auf der Produktseite oder in den zugehörigen Explosionszeichnungen bestätigt.

Das Werkzeug ist ausschließlich für den CAN-Kabelanschluss dieser Antriebseinheiten vorgesehen. Für andere elektrische Anschlüsse können trotz gleicher Antriebseinheit andere Shimano Werkzeuge erforderlich sein.

Abgrenzung zu anderen Shimano Steckerwerkzeugen

Das TL-CA100 ersetzt weder das TL-EW300 noch das TL-EW02. Vor der Anwendung muss geprüft werden, welcher Anschluss bearbeitet werden soll.

Anwendungshinweis

Das TL-CA100 wird am Stecker des CAN-Kabels angesetzt. Beim Anschließen muss der Stecker gerade und vollständig in den vorgesehenen CAN-Anschluss eingesetzt werden.

Beim Trennen darf nicht direkt am Kabel gezogen werden. Das Werkzeug muss am Stecker angesetzt werden, damit die Zugkraft nicht auf die elektrische Leitung übertragen wird.

Die Anschlüsse und Stecker müssen sauber und trocken sein. Shimano schreibt für die Verwendung des TL-CA100 keinen Schmierstoff vor.

Häufige Fragen

Benötige ich das TL-CA100 für jeden elektrischen Anschluss am EP801 oder EP600?

Nein. Das TL-CA100 ist ausschließlich für den CAN-Kabelanschluss vorgesehen. Für EW-SD300-Stromkabel an denselben Antriebseinheiten wird das Shimano TL-EW300 benötigt.

Wie erkenne ich den CAN-Anschluss?

Der CAN-Anschluss befindet sich an einer dafür vorgesehenen Anschlussposition der kompatiblen Antriebseinheit. Er darf nicht mit einem kleineren EW-SD300 E-Tube-Anschluss verwechselt werden. Vor dem Trennen sollte die Anschlussbezeichnung in der Shimano Händleranleitung geprüft werden.

Kann ich das TL-CA100 für den Shimano EP800 verwenden?

Nein. Shimano bestätigt das TL-CA100 auf der Produktseite für DU-EP801 und DU-EP600. Für den DU-EP800 ist das Werkzeug nicht als kompatibel angegeben.

Ist die Cargo-Version des EP801 kompatibel?

Ja. Die offizielle Explosionszeichnung der Antriebseinheit führt das TL-CA100 auch beim DU-EP801-CRG auf.

Ist die Cargo-Version des EP600 kompatibel?

Ja. Das TL-CA100 ist in der Shimano Explosionszeichnung auch für den DU-EP600-CRG dokumentiert.

Kann das CAN-Kabel ohne Spezialwerkzeug getrennt werden?

Davon ist abzuraten. Direktes Ziehen am Kabel oder ungeeignetes Hebeln kann den Stecker, die Leitung oder den Anschluss der Antriebseinheit beschädigen.

Kann das TL-CA100 für EW-SD300 verwendet werden?

Nein. Für EW-SD300-Verbindungen ist das Shimano TL-EW300 mit der Artikelnummer Y7HE40000 vorgesehen.

Kann das TL-CA100 für EW-SD50 verwendet werden?

Nein. Für EW-SD50-Verbindungen wird das Shimano TL-EW02 mit der Artikelnummer Y6VE16000 benötigt.

Wird zusätzlich ein Schmierstoff benötigt?

Nein. Shimano nennt für die Verwendung des TL-CA100 keinen Schmierstoff. CAN-Stecker und Anschluss müssen sauber und trocken gehalten werden.

Ist ein CAN-Kabel im Lieferumfang enthalten?

Nein. Y7KJ9801T umfasst ausschließlich das TL-CA100 Steckerwerkzeug. Kabel, Antriebseinheit und weitere Werkzeuge gehören nicht zum Lieferumfang.
