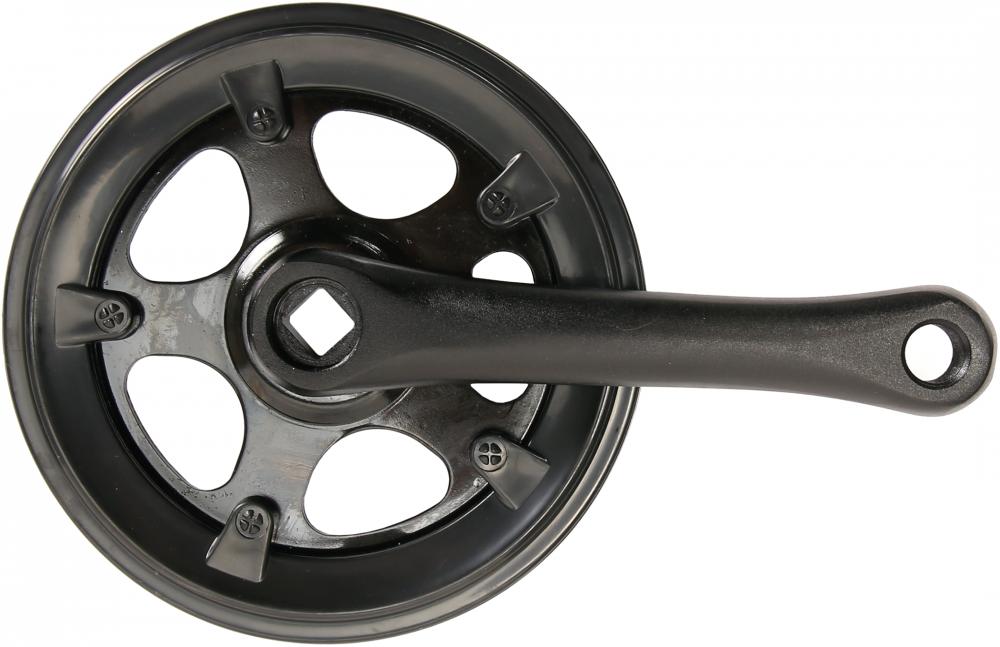

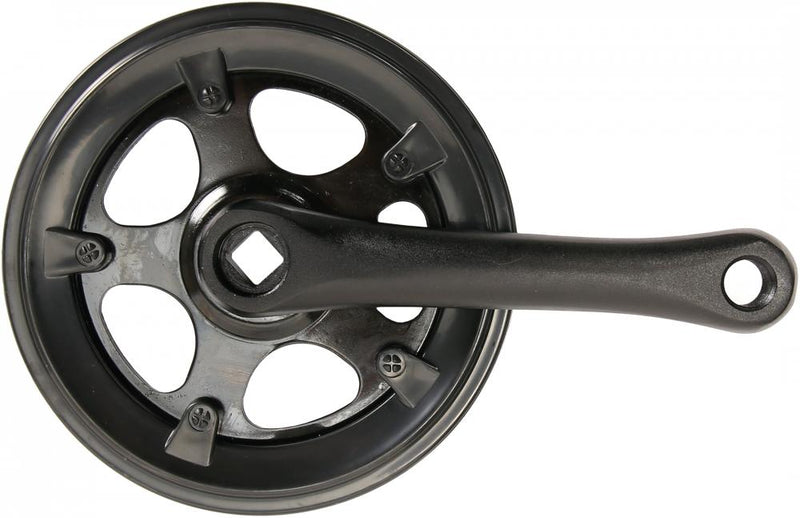

Miranda Kettenradgarnitur 140 mm 32 Zähne Vierkant mit Kettenschutzring Schwarz

Die Miranda Kettenradgarnitur ist eine einteilige 1-fach Kurbelgarnitur mit 140 mm langen Kurbelarmen und einem Kettenblatt mit 32 Zähnen. Die kurze Kurbelarmlänge eignet sich insbesondere für entsprechend ausgelegte Kinder- und Jugendfahrräder.

Die Aluminiumkurbeln werden über eine Vierkantaufnahme mit dem Innenlager verbunden. Das Kettenblatt besteht aus Stahl und besitzt einen äußeren Kettenschutzring. Dieser reduziert den direkten Kontakt zwischen Kleidung und Kettenblatt und bietet zusätzlichen Schutz vor den Kettenblattzähnen.

Vor der Bestellung müssen Kurbelarmlänge, Vierkantaufnahme, benötigte Kettenlinie und die Ausführung des vorhandenen Innenlagers geprüft werden.

Technische Daten

Kompatibilität

Die Kettenradgarnitur kann verwendet werden, wenn das Fahrrad folgende Voraussetzungen erfüllt:

Eine allgemeine Freigabe für bestimmte Fahrradmodelle liegt nicht vor. Die Laufradgröße oder die Bezeichnung Kinderfahrrad allein reichen zur Auswahl nicht aus. Besonders wichtig sind die Vierkantaufnahme, die benötigte Innenlagerachslänge und die daraus entstehende Kettenlinie.

Auswahlhinweis

Die Kurbelarmlänge wird von der Mitte der Tretlagerachse bis zur Mitte des Pedalgewindes gemessen. Dieser Abstand muss bei der vorhandenen Kurbel ungefähr 140 mm betragen.

Die Vierkantaufnahme muss sowohl zur Kurbel als auch zur vorhandenen Innenlagerachse passen. Zusätzlich ist die Länge der Innenlagerachse entscheidend, weil sie die Position des Kettenblatts und damit die Kettenlinie beeinflusst. Eine falsche Achslänge kann zu schrägem Kettenlauf, Schaltproblemen oder Kontakt zwischen Kurbel und Rahmen führen.

Das vorhandene Innenlager sollte deshalb vor der Bestellung ausgebaut oder anhand seiner aufgedruckten Typen- und Maßangaben identifiziert werden.

Lieferumfang

Geeignete Werkzeuge und Betriebsmittel

Miranda nennt für diese Ausführung keine produktspezifische Werkzeugliste. Für Austausch und Montage einer Vierkant-Kurbel werden üblicherweise folgende Werkzeuge benötigt:

Für die Montage der Kurbel auf der Vierkantachse sind die Vorgaben des Kurbel- und Innenlagerherstellers zu beachten. Fett darf nicht ohne Prüfung auf die Vierkantflächen aufgetragen werden, da die Montagevorgaben je nach Hersteller abweichen können.

Häufige Fragen

Ist das Innenlager im Lieferumfang enthalten?

Ein Innenlager wird in den verfügbaren Produktdaten nicht als Bestandteil aufgeführt. Die Kettenradgarnitur wird für eine vorhandene oder separat zu beschaffende Vierkant-Innenlagerachse angeboten.

Wie kann ich erkennen, ob mein Fahrrad ein Vierkant-Innenlager besitzt?

Nach dem Entfernen der Kurbelbefestigung ist eine Vierkantachse mit vier flachen Seiten sichtbar. Für eine sichere Kontrolle muss die vorhandene Kurbel meistens mit einem passenden Kurbelabzieher demontiert werden.

Passt die Kurbel an jedes Kinderfahrrad?

Nein. Die kurze Kurbelarmlänge ist zwar häufig bei Kinder- und Jugendfahrrädern zu finden, entscheidend sind jedoch Vierkantstandard, Innenlagerachslänge, Kettenlinie, Pedalgewinde und der verfügbare Abstand zum Rahmen.

Wie wird die Kurbelarmlänge richtig gemessen?

Gemessen wird von der Mitte der Tretlagerachse bis zur Mitte des Pedalgewindes. Das Maß sollte bei der vorhandenen Kurbel ungefähr 140 mm betragen.

Ist der Kettenschutzring ein vollständiger Kettenkasten?

Nein. Der Kettenschutzring deckt den äußeren Bereich des Kettenblatts ab. Er ersetzt keinen geschlossenen Kettenkasten, der Kette und Kettenblatt vollständig umschließt.

Kann das Kettenblatt ausgetauscht werden?

Die verfügbaren Produktdaten bestätigen kein separat austauschbares Kettenblatt. Vor der Bestellung eines Ersatzkettenblatts müsste geprüft werden, ob das Kettenblatt vernietet, verschraubt oder dauerhaft mit dem Kurbelarm verbunden ist.

Ist die Garnitur für Nabenschaltungen geeignet?

Die dokumentierte Kompatibilitätsangabe bezieht sich auf 7-, 8-, 9- und 10-fach Systeme. Für eine Nabenschaltung müssen zusätzlich Kettenbreite, Kettenlinie und das verwendete hintere Ritzel geprüft werden. Eine allgemeine Freigabe für sämtliche Nabenschaltungen liegt nicht vor.

Warum ist die Innenlagerachslänge wichtig?

Die Achslänge bestimmt, wie weit das Kettenblatt vom Rahmen entfernt sitzt. Ist die Achse zu kurz, kann die Kurbel oder das Kettenblatt den Rahmen berühren. Ist sie zu lang, kann die Kettenlinie zu weit nach außen wandern.

Kann ich meine vorhandenen Pedale weiterverwenden?

Das ist möglich, wenn Gewindegröße und Zustand der Pedale zur neuen Kurbel passen. Das rechte Pedal besitzt ein normales Rechtsgewinde, das linke Pedal ein Linksgewinde. Die genaue Gewindegröße der Kettenradgarnitur ist öffentlich nicht eindeutig bestätigt und sollte vor der Montage geprüft werden.

Benötige ich zum Ausbau einen Kurbelabzieher?

Bei einer üblichen Vierkantkurbel wird nach dem Entfernen der Kurbelbefestigung normalerweise ein passender Kurbelabzieher benötigt. Ohne dieses Werkzeug kann die Kurbel häufig nicht beschädigungsfrei von der Achse gelöst werden.
