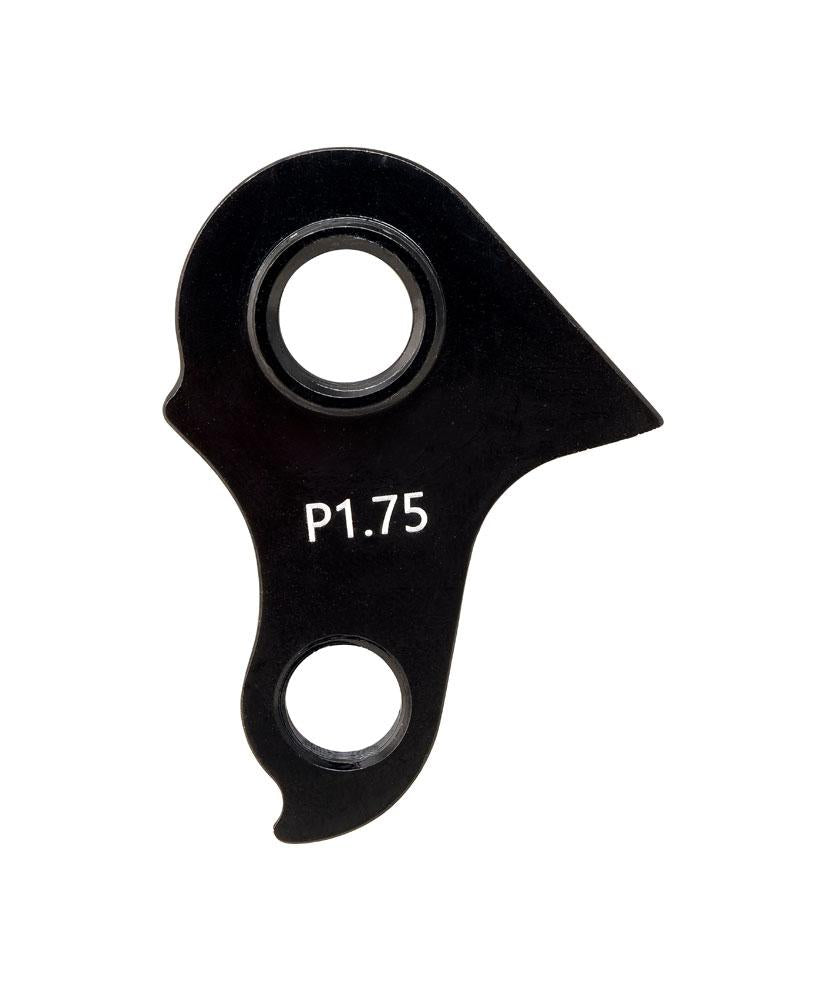

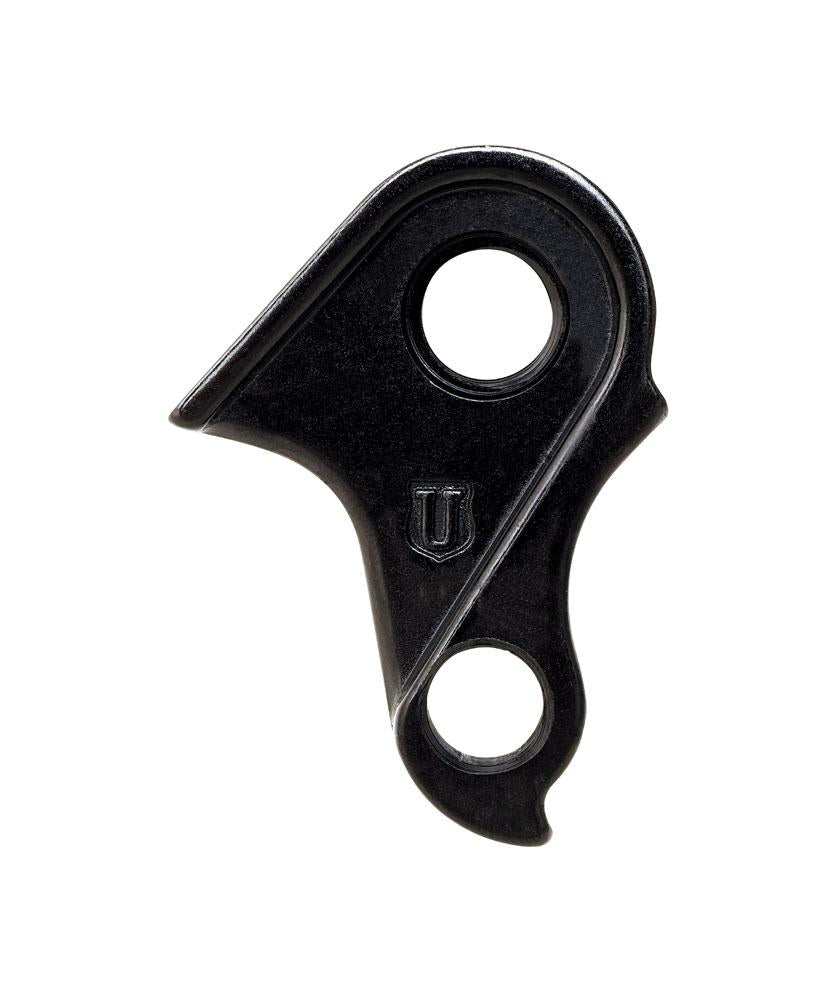

Marwi UNION GH-321 Schaltauge

Das Marwi UNION GH-321 ist ein austauschbares Schaltauge zur Befestigung des hinteren Schaltwerks am Fahrradrahmen. Es dient als Verbindung zwischen Rahmen und Schaltwerk und ermöglicht den gezielten Austausch eines beschädigten oder verbogenen Schaltauges.

Für die sichere Auswahl müssen neben der Fahrradmarke auch das genaue Modell, das Modelljahr und die Form des vorhandenen Schaltauges geprüft werden.

Technische Daten

Kompatibilität

Marwi führt das GH-321 in den Schaltaugenübersichten der folgenden Fahrradmarken:

Die Nennung einer Fahrradmarke bedeutet nicht, dass das GH-321 an jedes Fahrrad dieser Marke passt. Eine vollständige, öffentlich zugängliche Modell- und Baujahrliste wird von Marwi für dieses Schaltauge nicht bereitgestellt.

Auswahlhinweis

Vor der Bestellung sollte das vorhandene Schaltauge ausgebaut und direkt mit dem GH-321 verglichen werden. Entscheidend sind:

• Außenkontur und Form
• Position und Anzahl der Befestigungsbohrungen
• Aufnahme an der Hinterradachse
• Lage des Schaltwerkgewindes
• Materialstärke und seitlicher Versatz

Die Fahrradmarke und eine optische Ähnlichkeit allein reichen für eine sichere Zuordnung nicht aus.

Empfohlene Werkzeuge

Marwi nennt für das GH-321 keine verbindlichen Werkzeuggrößen. Abhängig vom Fahrrad und den verwendeten Schrauben können folgende Werkzeuge benötigt werden:

Ein allgemeines Anzugsmoment kann nicht angegeben werden. Maßgeblich sind die Vorgaben des Fahrrad- beziehungsweise Rahmenherstellers.

Häufige Fragen

Wie kann ich feststellen, ob das GH-321 an mein Fahrrad passt?

Bauen Sie das vorhandene Schaltauge aus und vergleichen Sie dessen Form, Bohrungen, Achsaufnahme, Gewindeposition und Stärke mit dem GH-321. Zusätzlich sollten Fahrradmodell und Modelljahr geprüft werden. Die Marke allein genügt nicht.

Passt das GH-321 an jedes Fahrrad von Haibike, Kellys oder Motobecane?

Nein. Marwi ordnet das Schaltauge diesen Marken zu, aber nur ausgewählte Rahmen verwenden das GH-321. Selbst innerhalb derselben Modellreihe kann sich das Schaltauge abhängig vom Baujahr unterscheiden.

Muss ein verbogenes Schaltauge immer ausgetauscht werden?

Ein leicht verbogenes Schaltauge kann von einer Fachwerkstatt mit einem Schaltaugen-Richtwerkzeug geprüft und gegebenenfalls ausgerichtet werden. Bei Rissen, beschädigtem Gewinde oder starker Verformung sollte es ausgetauscht werden.

Muss die Schaltung nach dem Austausch neu eingestellt werden?

Die Ausrichtung des neuen Schaltauges sollte kontrolliert werden. Anschließend können eine Prüfung der Schaltwerksbegrenzung und eine Korrektur der Zugspannung beziehungsweise Schaltindexierung erforderlich sein.

Sind die Befestigungsschrauben im Lieferumfang enthalten?

Der öffentlich zugängliche Herstellerkatalog dokumentiert den Lieferumfang der Befestigungsschrauben nicht eindeutig. Vorhandene Schrauben sollten nur weiterverwendet werden, wenn sie unbeschädigt sind und den Vorgaben des Rahmenherstellers entsprechen.

Kann das GH-321 nur nach einem Produktfoto ausgewählt werden?

Nein. Verschiedene Schaltaugen können sich optisch stark ähneln, aber bei Bohrungsposition, Stärke oder seitlichem Versatz voneinander abweichen. Ein direkter Vergleich mit dem ausgebauten Originalteil ist zuverlässiger.
