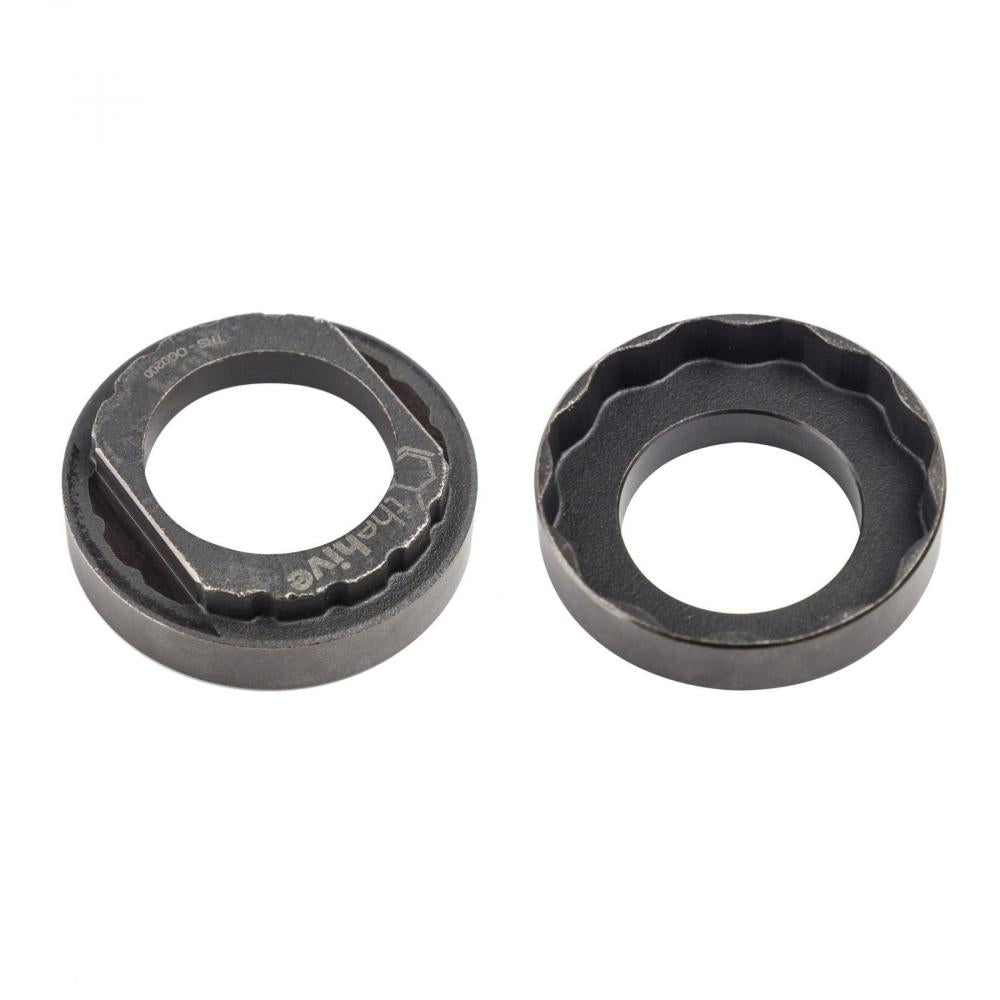

e*thirteen Innenlager- und Lockringwerkzeug

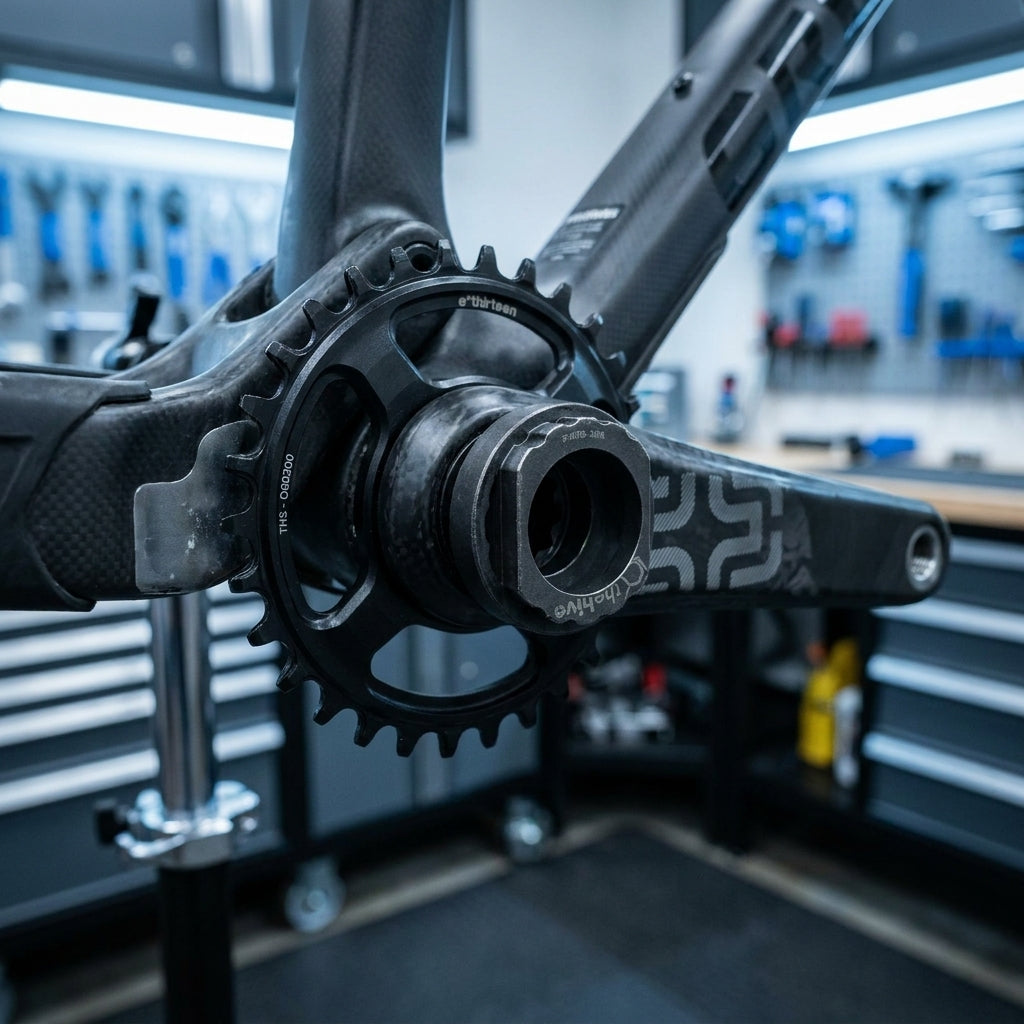

Das ethirteen Innenlager- und Lockringwerkzeug ist ein kompaktes Spezialwerkzeug für Wartungs- und Montagearbeiten an verschiedenen ethirteen Antriebskomponenten. Es eignet sich zum Montieren und Entfernen kompatibler Innenlager, Kettenblatt- beziehungsweise Spider-Lockringe sowie der Lockringe von e*thirteen Kassetten der ersten Generation.

Ein Lockring ist ein verschraubter Sicherungsring, der ein Bauteil zuverlässig an seiner vorgesehenen Position hält. Durch die passende Werkzeugaufnahme lässt sich dieser Ring kontrolliert lösen oder mit dem vorgeschriebenen Drehmoment festziehen. Der formschlüssige Sitz reduziert bei sachgemäßer Anwendung das Risiko, die Verzahnung des Lockrings zu beschädigen.

Zum Betätigen des Werkzeugs wird ein 36-mm-Maulschlüssel verwendet. Dadurch kann das benötigte Drehmoment gleichmäßig übertragen werden. Der Maulschlüssel ist nicht im Lieferumfang enthalten.

Technische Daten

Kompatibilität

Auswahlhinweis

Vor der Bestellung sollte kontrolliert werden, ob tatsächlich ein kompatibles ethirteen Innenlager, ein passender Kettenblatt- beziehungsweise Spider-Lockring oder eine ethirteen Kassette der ersten Generation bearbeitet werden soll.

Für BB92 Innenlager ist das Werkzeug ausdrücklich nicht vorgesehen. BB92 bezeichnet einen Pressfit-Standard, bei dem das Innenlager in das Tretlagergehäuse eingepresst wird und keine passende außenliegende Werkzeugaufnahme besitzt.

Die optische Ähnlichkeit verschiedener Lockringe reicht zur Bestimmung der Kompatibilität nicht aus. Entscheidend sind die Herstellerzuordnung, die Modellgeneration und die genaue Form der Verzahnung. Das Werkzeug ist kein universeller Abzieher für sämtliche Innenlager oder Kassetten.

Anwendungshinweis

Vor dem Ansetzen müssen das Werkzeug und die Aufnahme des Lockrings sauber und frei von Beschädigungen sein. Das Werkzeug wird vollständig und gerade in die vorgesehene Verzahnung eingesetzt. Anschließend kann die Verbindung mit einem passenden 36-mm-Maulschlüssel gelöst oder festgezogen werden.

Die Gewinderichtung und das zulässige Anzugsdrehmoment richten sich nach der jeweiligen Komponente. Diese Angaben müssen vor der Montage in der Anleitung des Innenlagers, der Kurbel, des Kettenblatts oder der Kassette geprüft werden.

Ein schräg angesetztes Werkzeug kann abrutschen und die Verzahnung beschädigen. Beim Festziehen sollte ein geeigneter Drehmomentschlüssel verwendet werden, wenn für die jeweilige Komponente ein verbindliches Anzugsdrehmoment vorgeschrieben ist.

Häufige Fragen

Für welche Arbeiten wird das Werkzeug verwendet?

Es dient zum Ein- und Ausbau kompatibler ethirteen Innenlager, Kettenblatt- beziehungsweise Spider-Lockringe und Lockringe von ethirteen Kassetten der ersten Generation.

Ist das Werkzeug für BB92 Innenlager geeignet?

Nein. e*thirteen BB92 Innenlager sind ausdrücklich von der Kompatibilität ausgeschlossen.

Welcher zusätzliche Schlüssel wird benötigt?

Zum Betätigen des Werkzeugs wird ein 36-mm-Maulschlüssel benötigt.

Ist der 36-mm-Maulschlüssel enthalten?

Nein. Der Lieferumfang besteht ausschließlich aus dem e*thirteen Spezialwerkzeug.

Passt das Werkzeug zu allen e*thirteen Kassetten?

Nein. Die angegebene Kassettenkompatibilität bezieht sich auf e*thirteen Kassetten der ersten Generation. Bei anderen Generationen muss die Werkzeugaufnahme gesondert geprüft werden.

Kann das Werkzeug für Komponenten anderer Hersteller verwendet werden?

Eine allgemeine Kompatibilität mit Komponenten anderer Hersteller ist nicht angegeben. Das Werkzeug sollte nur verwendet werden, wenn Herstellerzuordnung, Abmessungen und Werkzeugaufnahme eindeutig übereinstimmen.

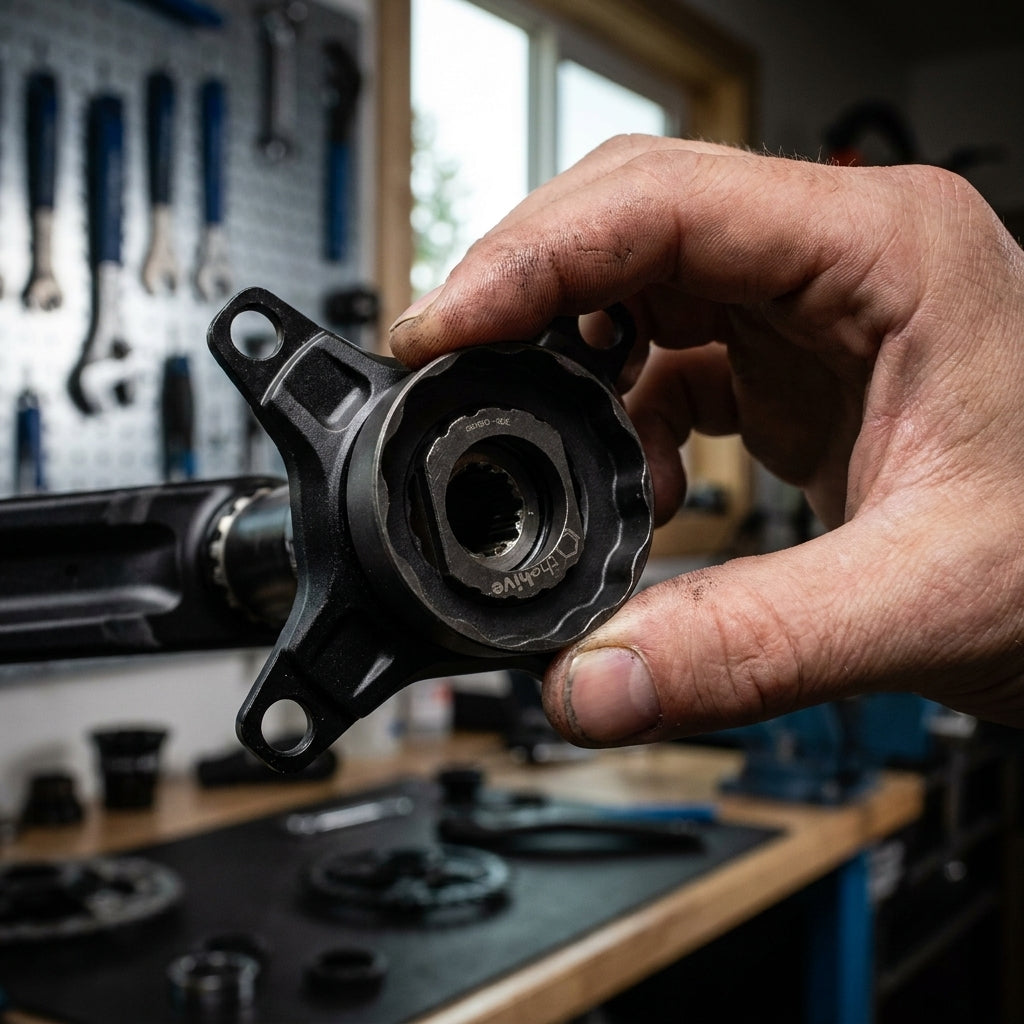

Ist das Werkzeug für Kurbeln mit abnehmbarem Spider geeignet?

Ja. Es kann für kompatible e*thirteen Spider-Lockringe verwendet werden. Der Spider ist das Verbindungselement zwischen der Kurbel und dem Kettenblatt.
