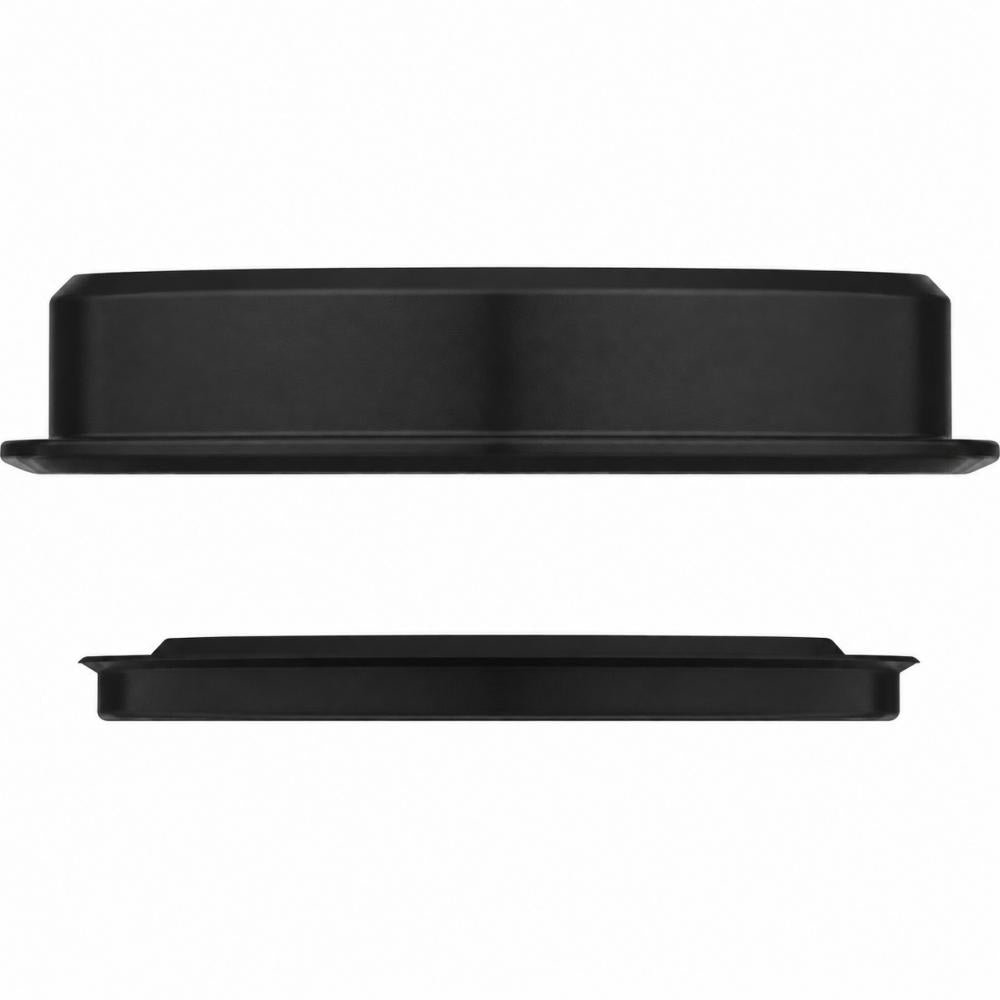

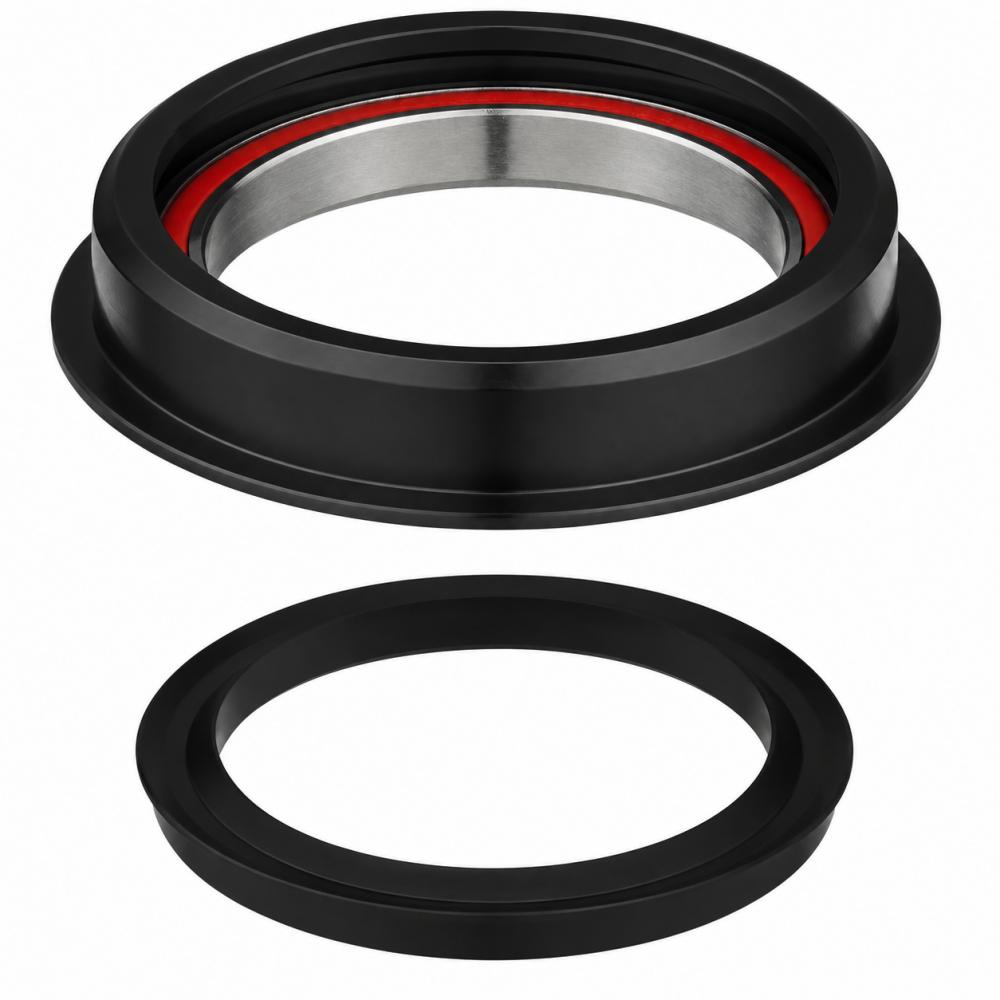

ACROS ZS55/30 Steuersatz-Unterteil für 1 1/8-Zoll-Gabelschaft schwarz

Das ACROS ZS55/30 Steuersatz-Unterteil ist eine semi-integrierte untere Steuersatzschale für Fahrradrahmen mit einer 55-mm-Lagersitzaufnahme. Es eignet sich für gerade 1 1/8-Zoll-Gabelschäfte mit einem Gabelkonussitz von 30 mm.

Bei der Zero-Stack-Bauweise wird die Aluminiumschale in das Steuerrohr des Rahmens eingepresst. Dadurch bleibt die äußere Bauhöhe gering. Das eingesetzte Edelstahl-Schrägkugellager ist doppelt abgedichtet und für die bei Lenkbewegungen auftretenden axialen und radialen Belastungen ausgelegt.

Zusätzliche Dichtungen und ein speziell abgestimmtes Steuersatzfett schützen das Lager vor Feuchtigkeit und Schmutz. Zum Lieferumfang gehört neben der unteren Lagerschale und dem Lager auch der passende Gabelkonus für einen 30-mm-Gabelkonussitz.

Technische Daten

Kompatibilität

Auswahlhinweis

Die Bezeichnung ZS55/30 beschreibt die entscheidenden Anschlussmaße:

• ZS steht für Zero Stack beziehungsweise eine in das Steuerrohr eingepresste Lagerschale.
• 55 bezeichnet den benötigten Einpressdurchmesser der unteren Rahmenaufnahme.
• 30 bezeichnet den Durchmesser des Gabelkonussitzes.

Das Unterteil ist für einen geraden 1 1/8-Zoll-Gabelschaft bestimmt. Bei einer Tapered-Gabel beträgt der Gabelkonussitz üblicherweise 40 mm; hierfür wird ein anderes Steuersatz-Unterteil benötigt.

Das obere Steuersatzteil ist nicht enthalten. Dessen Größe muss unabhängig vom unteren Steuersatz anhand der oberen Steuerrohraufnahme bestimmt werden.

Montagehinweis

Vor der Montage müssen die untere Steuerrohraufnahme und der Gabelkonussitz gereinigt und auf Beschädigungen kontrolliert werden. Die Lagerschale wird mit einer geeigneten Steuersatzpresse gerade und gleichmäßig in den Rahmen eingepresst. Das Einschlagen mit einem Hammer kann die Schale, das Lager oder den Rahmen beschädigen.

Der mitgelieferte Gabelkonus wird mit einem geeigneten Montagewerkzeug vollständig auf den 30-mm-Gabelkonussitz der Gabel gesetzt. Anschließend wird der Steuersatz montiert und so vorgespannt, dass kein Lagerspiel vorhanden ist, sich die Lenkung jedoch weiterhin leicht und gleichmäßig bewegen lässt.

Häufige Fragen

Handelt es sich um einen vollständigen Steuersatz?

Nein. Geliefert wird ausschließlich das untere Steuersatzteil inklusive Lager und Gabelkonus. Das obere Steuersatzteil muss separat ausgewählt werden.

Was bedeutet ZS55/30?

ZS55 bezeichnet eine innenliegende Zero-Stack-Lagerschale für eine 55-mm-Rahmenaufnahme. Die Zahl 30 steht für den benötigten Gabelkonussitz mit 30 mm Durchmesser.

Passt das Unterteil zu einer geraden 1 1/8-Zoll-Gabel?

Ja. Es ist speziell für gerade 1 1/8-Zoll-Gabelschäfte mit einem 30-mm-Gabelkonussitz vorgesehen.

Ist es für eine Tapered-Gabel geeignet?

Nein. Tapered-Gabeln besitzen am Gabelkonussitz üblicherweise einen Durchmesser von 40 mm. Dafür wird in der Regel ein ZS55/40-Unterteil benötigt.

Sind Lager und Gabelkonus enthalten?

Ja. Zum Lieferumfang gehören die untere Lagerschale, das Edelstahl-Schrägkugellager und der passende Gabelkonus für einen 30-mm-Sitz.

Kann das Unterteil in einen ZS56-Rahmen eingebaut werden?

Nein. ZS55 und ZS56 besitzen unterschiedliche Einpressdurchmesser und sind nicht gegeneinander austauschbar.
